Come si misura la lunghezza di una fune per verricello?

In qualità di fornitore di funi per verricello, misurare accuratamente la lunghezza di una fune per verricello è un aspetto cruciale che ha un impatto diretto sia sulla funzionalità del verricello che sulla sicurezza delle sue applicazioni. In questo post del blog approfondirò vari metodi per misurare le funi del verricello, condividerò alcuni suggerimenti pratici ed evidenzierò l'importanza di misurazioni precise.

Perché misurare la lunghezza della fune del verricello è importante

Prima di approfondire i metodi di misurazione, è essenziale capire perché è così importante ottenere la lunghezza giusta. Una fune del verricello troppo corta potrebbe non raggiungere la distanza richiesta, limitando l'efficacia del verricello. D'altro canto, una fune eccessivamente lunga può causare aggrovigliamenti e peso inutile, che possono sollecitare ulteriormente il meccanismo del verricello. Inoltre, nei settori in cui gli argani vengono utilizzati per applicazioni critiche come l'edilizia, l'estrazione mineraria o le operazioni marittime, lunghezze di fune imprecise possono comportare seri rischi per la sicurezza.

Metodi per misurare le funi degli argani

Misurazione manuale

Uno dei modi più semplici per misurare la fune di un verricello è utilizzare uno strumento di misurazione manuale, come un metro a nastro o una ruota di misurazione. Questo metodo è adatto per corde più corte o quando è richiesto un elevato livello di precisione.

Utilizzando un metro a nastro

• Innanzitutto, assicurarsi che la fune del verricello sia completamente srotolata e stesa diritta su una superficie piana. Assicurati che non vi siano attorcigliamenti o attorcigliamenti nella corda, poiché ciò potrebbe compromettere la precisione della misurazione.
• Inizia da un'estremità della corda ed estendi con attenzione il metro lungo la lunghezza della corda fino a raggiungere l'altra estremità. Prenditi il ​​tuo tempo per assicurarti che il metro a nastro segua esattamente il percorso della corda.
• Leggi la misura sul metro e registrala. È una buona idea effettuare più misurazioni per garantire la precisione, soprattutto se la corda è lunga.

Utilizzando una ruota di misurazione

• Una ruota metrica è uno strumento utile per misurare corde più lunghe. Similmente all'utilizzo di un metro a nastro, assicurati che la corda sia disposta diritta.
• Posizionare la rotella di misurazione a un'estremità della fune e arrotolarla lungo la lunghezza della fune, seguendo la linea centrale.
• La ruota di misurazione mostrerà la distanza percorsa, che è la lunghezza della corda. Anche in questo caso, è consigliabile effettuare misurazioni multiple e calcolare la media per ridurre al minimo gli errori.

Calcolo basato sulle dimensioni del tamburo

Se conosci le dimensioni del tamburo del verricello e il numero di strati di fune sul tamburo, puoi calcolare la lunghezza approssimativa della fune utilizzando alcune semplici formule geometriche.

La lunghezza della corda su un singolo strato attorno al tamburo può essere calcolata utilizzando la formula per la circonferenza di un cerchio: (C = \pi d), dove (d) è il diametro del tamburo (o il diametro dello strato di corda se non è il primo strato).

Per trovare la lunghezza totale della corda su più strati, è necessario sommare le lunghezze di ogni strato. Se il tamburo ha un diametro costante e la fune viene avvolta in modo uniforme, la lunghezza di ogni strato successivo aumenterà leggermente a causa dello spessore aggiuntivo della fune.

Diciamo che il tamburo ha un diametro (D), lo spessore della corda è (t) e il numero di strati è (n). La lunghezza della corda sullo strato (i^{th}) può essere calcolata come (L_i=\pi(D + 2(i - 1)t)), dove (i = 1,2,\cdots,n). La lunghezza totale della corda (L=\sum_{i = 1}^{n}L_i).

Tuttavia, questo metodo presuppone che la corda sia avvolta perfettamente e che non vi siano spazi o sovrapposizioni tra le spire. In realtà potrebbero esserci delle variazioni, quindi questo calcolo fornisce un'approssimazione.

Utilizzo di dispositivi di misurazione elettronici

Nei moderni sistemi di verricello sono disponibili dispositivi di misurazione elettronici in grado di fornire misurazioni più precise e convenienti.

Encoder a fune
Gli encoder a fune sono sensori che possono essere fissati al tamburo del verricello o alla fune stessa. Mentre la fune viene avvolta o svolta, l'encoder misura la rotazione del tamburo o il movimento della fune e lo converte in una misura di lunghezza. Questi dispositivi sono spesso integrati con il sistema di controllo dell'argano, consentendo il monitoraggio in tempo reale della lunghezza della fune.

Misuratori di distanza laser
I distanziometri laser possono essere utilizzati anche per misurare la lunghezza della fune del verricello. Questo metodo è particolarmente utile quando la corda è sospesa in aria o in una zona difficile da raggiungere. Puntare il misuratore di distanza laser su un'estremità della corda e poi sull'altra estremità e il dispositivo visualizzerà la distanza tra i due punti, ovvero la lunghezza della corda.

Consigli pratici per misurazioni accurate

• Pulisci la corda: Prima di misurare, assicurarsi che la corda sia pulita e priva di sporco, detriti o altre sostanze che potrebbero aumentarne la lunghezza apparente o causare imprecisioni nella misurazione.
• Conto per Stretch: Le funi del verricello possono allungarsi sotto carico, soprattutto se sono realizzate con determinati materiali come le fibre sintetiche. Quando misuri, considera il potenziale allungamento e, se necessario, inseriscilo nei tuoi calcoli.
• Controllare l'usura: Ispezionare la corda per eventuali segni di usura, come sfilacciamento o assottigliamento. Una corda usurata può avere una lunghezza diversa rispetto ad una nuova e di questo bisogna tenerne conto.

Prodotti e applicazioni correlati

Nel campo dell'ispezione industriale ci sono anche alcuni prodotti correlati che vale la pena menzionare. Ad esempio, ilSistema di telecamere per ispezione fognature a parete per tubazioni fognarie con HD 1000TVLè uno strumento utile per ispezionare le condotte fognarie. Può aiutare a rilevare eventuali ostruzioni o danni nei tubi, garantendo il regolare funzionamento del sistema di drenaggio.

Un altro prodotto è ilTelecamera per ispezione del pozzo petrolifero, progettato per ispezionare l'interno dei pozzi petroliferi. Questa telecamera può fornire immagini ad alta risoluzione del pozzo, aiutando gli ingegneri a identificare eventuali problemi.

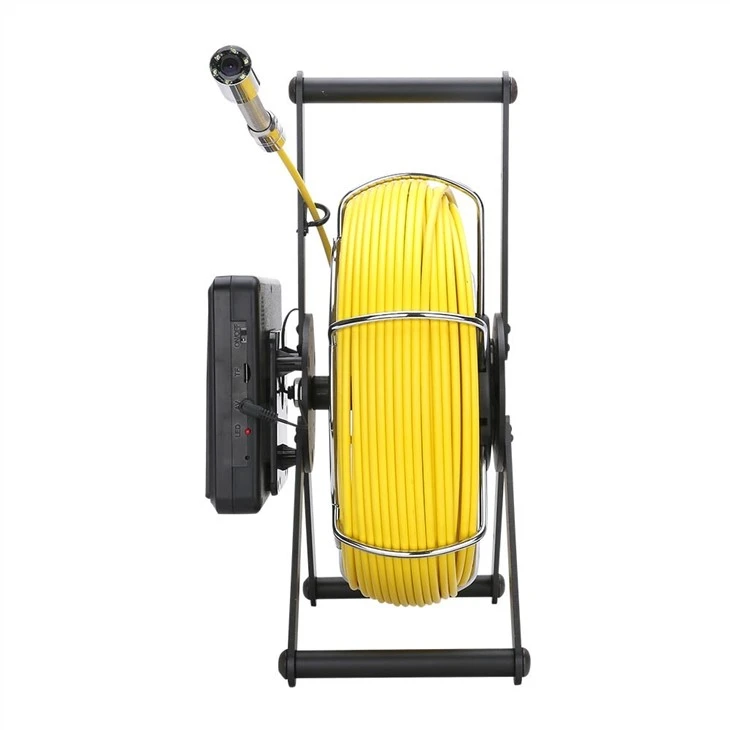

ILSistema di telecamere portatili per l'ispezione delle condutture fognarieè anche un pratico dispositivo per le ispezioni in cantiere delle condotte fognarie. La sua portabilità lo rende facile da trasportare e utilizzare in luoghi diversi.

Conclusione

Misurare con precisione la lunghezza della fune di un verricello è un compito importante che richiede attenzione ai dettagli e l'uso di metodi appropriati. Sia che si scelga di utilizzare strumenti di misurazione manuali, di effettuare calcoli in base alle dimensioni del tamburo o di affidarsi a dispositivi elettronici, la chiave è garantire che la misurazione sia quanto più accurata possibile.

In qualità di fornitore di funi per verricello, ci impegniamo a fornire funi di alta qualità e ad aiutare i nostri clienti con le loro esigenze di misurazione. Se sei interessato all'acquisto di funi per verricello o hai domande sulla loro misurazione, non esitare a contattarci per una discussione dettagliata e una negoziazione dell'approvvigionamento.
